Анкерные линии: безопасная высота и методика расчета свободного пространства

Что такое безопасная высота при использовании анкерных линий

При организации работ на высоте ключевым понятием является не просто наличие страховки, а расчет критического расстояния, которое предотвратит столкновение работника с землей или препятствием в случае срыва. Когда мы говорим про анкерные линии, безопасная высота — это суммарный зазор, учитывающий все динамические и статические параметры системы защиты.

Многие ошибочно полагают, что достаточно просто закрепить страховочную систему над головой сотрудника. Однако реальная дистанция до уровня земли складывается из нескольких переменных компонентов:

1. Длина стропа (или длина удерживающего устройства).
2. Расстояние срабатывания амортизатора (энергопоглощающего элемента), который гасит ударную нагрузку.
3. Высота самого работника и длина его тела при падении.
4. Запас безопасности (необходимый люфт для исключения контакта с конструкциями).

Если расчет необходимой высоты произведен неверно, даже самая надежная стационарная анкерная линия окажется бесполезной. При падении происходит резкое удлинение элементов системы, и если до земли остается меньше этого значения, наступает фатальный контакт.

Важно понимать: безопасная высота — это величина переменная. Она напрямую зависит от типа используемых средств индивидуальной защиты и конфигурации точки крепления. Для обеспечения гарантированной защиты юридическим лицам необходимо внедрять комплексные инженерные решения, где каждый параметр — от жесткости анкера до демпфирующей способности стропа — строго выверен проектной документацией.

Как рассчитать необходимую высоту установки анкерной линии

Расчет высоты установки системы начинается не с выбора оборудования, а с определения критического расстояния, которое необходимо обеспечить для предотвращения удара работника о поверхность или препятствие. Чтобы правильно определить, какая анкерная линии безопасная высота необходима в конкретном кейсе, применяется формула свободного пространства (Clearance Distance).

Для получения точного результата инженер учитывает несколько ключевых составляющих:

• Длина стропа и амортизатора: при рывке энергопоглощающее устройство раскрывается, увеличивая общую длину системы. Это самый динамичный параметр, который нельзя игнорировать.
• Прогиб линии: при падении стационарная горизонтальная анкерная линия отклоняется вниз под воздействием веса и инерции. Чем длиннее пролет между точками крепления, тем больше этот «провис».
• Рост работника и положение тела: к расчету всегда добавляется запас на рост сотрудника и расстояние от его стоп до уровня опоры в момент зависания.
• Коэффициент безопасности: стандарт требует закладывать дополнительный буфер (обычно не менее 1 метра) на случай непредвиденных факторов.

Математически это выглядит так: Расстояние = Длина стропа + Расстояние раскрытия амортизатора + Прогиб линии + Рост работника + Запас безопасности.

Если при расчетах выясняется, что требуемая высота свободного пространства ниже фактической дистанции до земли, использование данной конфигурации средств индивидуальной защиты становится недопустимым. В таких случаях проектировщики рекомендуют пересмотреть схему крепления, использовать более короткие стропы или перейти на системы с постоянным натяжением, которые минимизируют прогиб. Помните: ошибка в расчетах даже на 50 сантиметров превращает систему защиты в иллюзию безопасности.

Факторы влияющие на расчет свободного пространства при падении

Для того чтобы анкерные линии безопасная высота функционировали корректно, недостаточно просто установить трос. Главная задача инженера — предусмотреть совокупность динамических изменений, которые происходят в момент рывка. Если при проектировании системы не учесть все переменные, риск столкновения работника с препятствием или землей остается критически высоким.

При расчете необходимо учитывать следующие ключевые факторы:

• Динамическая деформация амортизатора. Энергопоглощающее устройство (инерционная катушка или строп с амортизатором) увеличивает общую длину системы. Это критический параметр, который определяет, насколько сильно «вытянется» защита во время срабатывания.
• Прогиб анкерной линии. При падении стационарная линия безопасности испытывает колоссальную нагрузку, из-за чего она неизбежно провисает. Этот вертикальный смещение (деформация троса или рельса) может составлять значительную величину и должна быть заложена в расчеты.
• Антропометрические данные сотрудника. Рост работника, а также возможный «эффект маятника» (отклонение в сторону при падении) требуют дополнительного пространства. Рекомендуется всегда добавлять коэффициент на рост и положение тела в момент рывка.
• Геометрия рабочей зоны. Наличие под работником конструкций, оборудования или выступов диктует жесткие рамки. Свободное пространство должно превышать суммарную длину всех компонентов системы защиты.

Оценка этих параметров позволяет определить минимально допустимую высоту установки, гарантируя, что защита от падения сработает до момента контакта человека с опасной зоной. Неверный учет хотя бы одного фактора делает эксплуатацию системы бессмысленной и опасной.

Влияние длины стропа и амортизатора на безопасную высоту

При расчете дистанции, необходимой для остановки сотрудника, многие совершают критическую ошибку, учитывая только расстояние от точки крепления до земли. Однако реальная безопасная высота напрямую зависит от технических характеристик используемого СИЗ. Основными переменными здесь выступают длина соединительного элемента и динамические свойства амортизатора.

Длина стропа (поводка) — это фиксированное значение, которое увеличивает общую траекторию перемещения тела вниз. Если работник использует длинный строп, запас пространства под ним должен быть пропорционально увеличен.

Не менее важную роль играет энергопоглощающая система (амортизатор). При резком рывке срабатывает механизм демпфирования, который позволяет снизить пиковую нагрузку на организм человека. Процесс раскрытия амортизатора сопровождается его растяжением, что добавляет дополнительные метры к расчетному пути падения.

Для точного прогноза необходимо учитывать следующие компоненты:

• Длина стропа: расстояние от карабина до точки подключения к телу.
• Растяжение амортизатора: величина, на которую увеличивается длина системы в момент активации защиты от падения.
• Запас на безопасность: дополнительный коэффициент (обычно не менее 1 метра), компенсирующий неопределенность движений.

Если при проектировании анкерных линий безопасная высота рассчитана без учета максимального раскрытия амортизатора, риск столкновения с препятствием или землей становится практически стопроцентным. При выборе оборудования для работы на высоте всегда отдавайте приоритет сертифицированным системам, где параметры растяжения четко зафиксированы производителем.

Ошибки при проектировании анкерных систем и риски для персонала

Ошибки на этапе планирования защиты — это не просто технические просчеты, а прямая угроза жизни сотрудников. Даже самая дорогая и качественная стационарная система не спасет человека, если при расчете была допущена ошибка. Когда проектируется анкерная линия, безопасная высота падения рассчитывается исходя из идеальных условий, но в реальности ситуация часто оказывается сложнее.

К наиболее критическим ошибкам относятся:

• Неверный расчет свободного пространства. Самая частая проблема — игнорирование высоты оборудования. Если не учесть длину страховочного троса, динамическое удлинение амортизатора и даже рост работника, произойдет удар о поверхность.
• Игнорирование геометрии рабочей зоны. Недостаточно учитывать наличие конструкций под рабочим местом (балок, труб, ограждений), которые могут стать препятствием при резком рывке.
• Неправильный выбор точек крепления. Использование несущих конструкций, не рассчитанных на динамическую нагрузку, может привести к разрушению всей системы вместе с анкерами.
• Отсутствие учета угла отклонения. Если строп расположен под слишком большим углом к вертикали, увеличивается эффект маятника, что значительно повышает риск столкновения с элементами здания.

Последствия таких ошибок фатальны: от тяжелых травм до летального исхода. Для юридических лиц это также влечет за собой серьезные юридические и финансовые последствия: от штрафов регуляторов до уголовной ответственности. Обеспечение безопасности при работе на высоте требует экспертного подхода, где каждый сантиметр дистанции учтен в проекте. Проектирование должно выполняться специалистами, понимающими физику процесса падения, а не просто устанавливающими оборудование по инструкции.

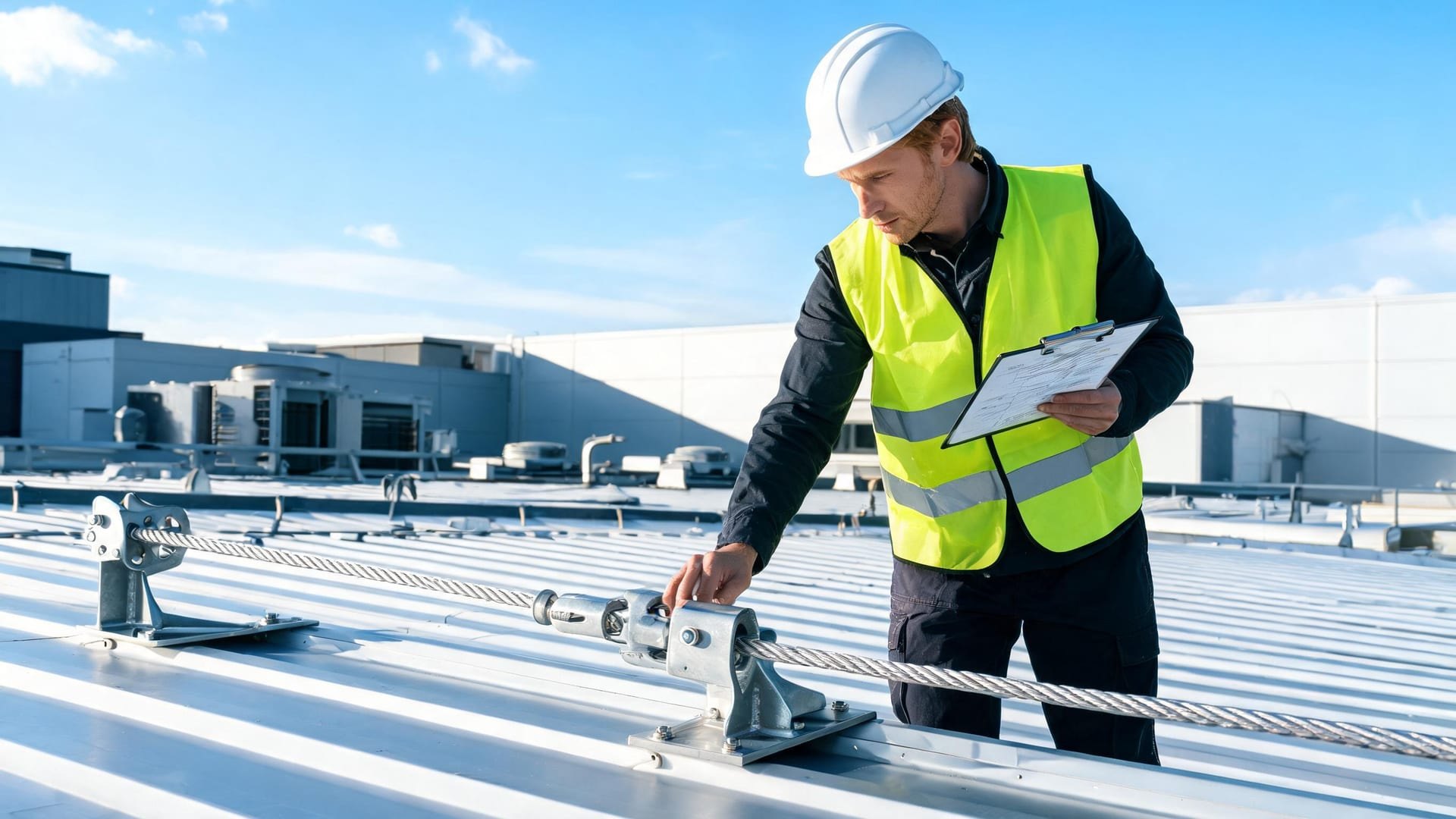

Технические требования к установке стационарных анкерных линий

Правильная инсталляция системы — это фундамент, без которого даже самое дорогое оборудование не обеспечит защиту. Чтобы анкерные линии, безопасная высота эксплуатации которых рассчитана верно**, работали исправно, установка должна строго соответствовать государственным стандартам и техническим регламентам.

При монтаже стационарных систем необходимо учитывать следующие критические параметры:

• Прочность основания. Выбор точек крепления — ключевой этап. Нельзя использовать элементы конструкций, не рассчитанные на динамическую нагрузку. Необходимо проводить экспертизу несущей способности кровли или перекрытий, чтобы анкер выдержал рывок при падении.
• Геометрия и натяжение. Линия должна иметь строго заданный коэффициент натяжения. Чрезмерное натяжение увеличивает нагрузку на точки крепления, а избыточный провис критически уменьшает свободное пространство под работником, создавая риск удара о землю или препятствие.
• Защита от коррозии и износа. Все соединительные элементы, трос и крепежные детали должны быть устойчивы к агрессивной внешней среде. При монтаже на крышах с битумным покрытием обязательно использование защитных проставок, предотвращающих повреждение кровельного пирога.
• Маркировка и документация. Каждая установленная система должна иметь паспорт, сертификат соответствия и четкую информационную табличку с указанием даты монтажа и допустимой нагрузки.

Важно понимать, что монтаж анкерных линий — это не механическая задача, а инженерный процесс. Использование несертифицированного крепежа или игнорирование проектных узлов превращает систему защиты в источник ложной уверенности, который может подвести в критический момент. Профессиональный подход гарантирует, что средства индивидуальной защиты будут эффективно задействованы в рамках заданной траектории падения.

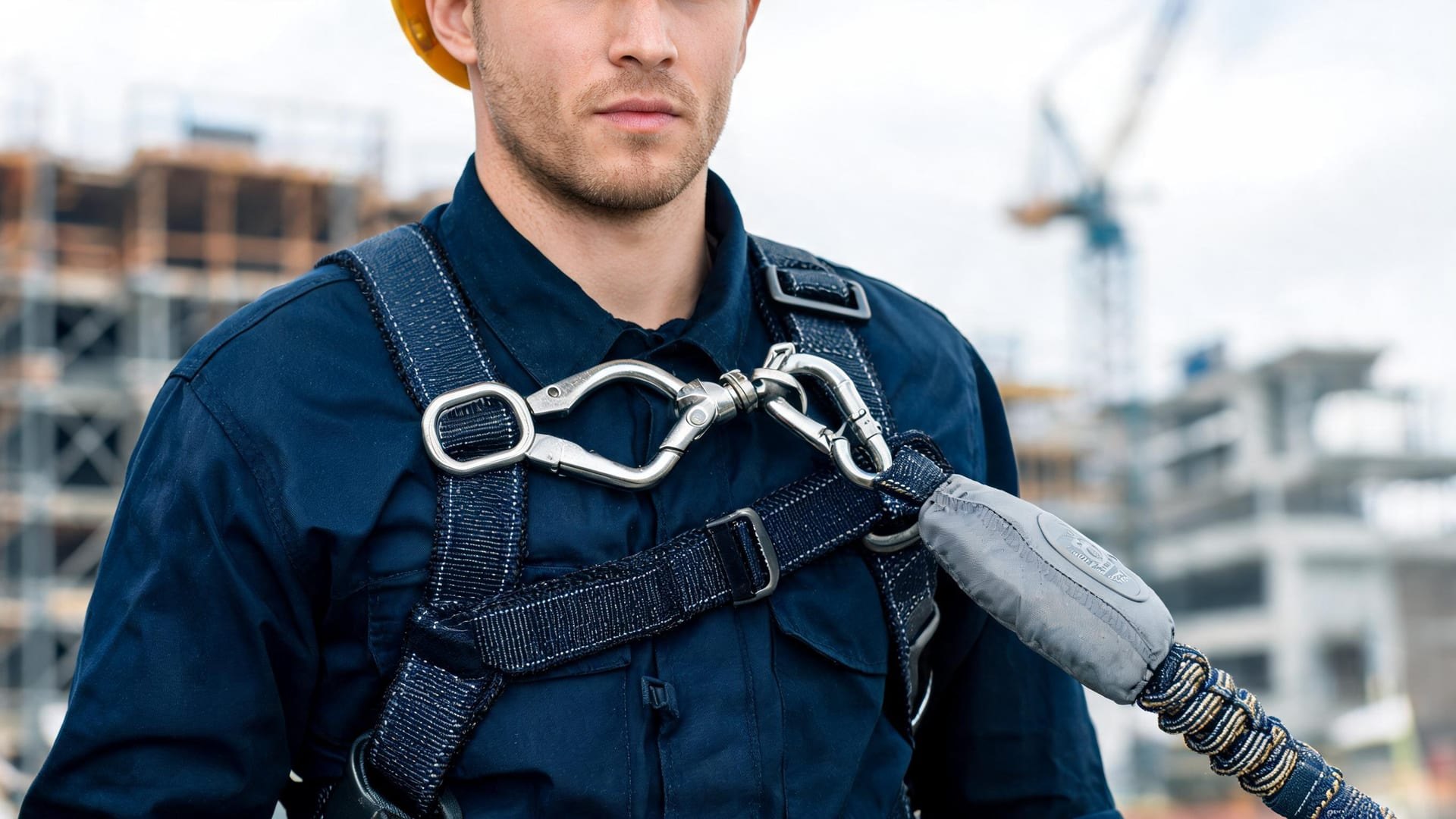

Индивидуальные средства защиты и их роль в обеспечении безопасности

Даже самая совершенная стационарная система — это лишь каркас безопасности. Ее эффективность напрямую зависит от того, какие индивидуальные средства защиты (СИЗ) использует сотрудник. Если спроектированная анкерная линия и безопасная высота расчета не учитывают параметры используемого снаряжения, риск столкновения с препятствием при падении остается критически высоким.

Для полноценной защиты работника требуется комплекс оборудования, где каждый элемент выполняет свою специфическую функцию:

• Страховочная привязь. Основной элемент, распределяющий нагрузку на тело (бедра, талию, плечи) и предотвращающий травмы внутренних органов.
• Поглотитель энергии (амортизатор). Критически важный компонент, который гасит динамический удар, снижая силу воздействия на организм человека до безопасного уровня.
• Стропы и фалы. Обеспечивают физическую связь между работником и системой. Их длина и тип должны строго соответствовать условиям площадки.
• Спусковые и страховочные устройства. Позволяют контролировать перемещение по вертикали и обеспечивают плавное торможение.

При выборе СИЗ ключевым фактором является их совместимость с установленной системой. Например, использование длинного стропа в условиях ограниченного вертикального пространства нивелирует все расчеты свободного пространства для остановки падения.

Профессиональный подход подразумевает, что комплект СИЗ подбирается индивидуально под конкретные задачи: будь то монотонная работа на кровле или перемещение по сложным металлическим конструкциям. Только при сочетании надежной стационарной линии и сертифицированного персонального снаряжения достигается целевой уровень безопасности, минимизирующий человеческий фактор.

Проектирование и монтаж анкерных систем под ключ для юридических лиц

Для крупных предприятий и промышленных объектов вопрос соблюдения норм охраны труда стоит особенно остро. Использование кустарных решений или самостоятельная установка точек крепления несет в себе критические риски — от штрафных санкций до угрозы жизни персонала. Мы предлагаем системный подход, где проектирование и последующий монтаж выполняются единым технологическим циклом.

Наш сервис охватывает все этапы реализации проекта:

• Аудит объекта: инженеры проводят обследование кровли или несущих конструкций, чтобы определить, какая анкерная линия и безопасная высота падения будут соответствовать специфике вашего производства.
• Инженерные расчеты: мы разрабатываем документацию, учитывая нагрузки, ветровые воздействия и материал основания, чтобы гарантировать надежность стационарной системы.
• Поставка оборудования: вы получаете сертифицированные компоненты и современные средства индивидуальной защиты, прошедшие строгий контроль качества.
• Монтажные работы: установка осуществляется квалифицированными специалистами с применением профессионального инструмента, что исключает дефекты крепления.

Работа по модели «под ключ» избавляет юридических лиц от необходимости взаимодействовать с десятком разных подрядчиков. Мы берем на себя ответственность за конечный результат: от первой чертежной линии до финального акта приемки системы. Такой подход гарантирует, что выбранная система защиты от падения будет полностью интегрирована в производственный процесс, не создавая препятствий для эксплуатации объекта, но обеспечивая абсолютный уровень безопасности сотрудников.

Часто задаваемые вопросы о безопасной высоте анкерных линий

При проектировании систем защиты инженеры и руководители предприятий часто сталкиваются с вопросами, которые касаются не только технических параметров, но и юридической ответственности за жизнь сотрудников. Мы собрали наиболее актуальные вопросы, чтобы помочь вам разобраться в нюансах.

Как определить, достаточно ли высоты установки для работы? Нельзя ориентироваться только на визуальное расстояние до земли. Чтобы понять, какая анкерная линия и безопасная высота под ней необходимы, нужно рассчитать расчетную дистанцию свободного падения. Она включает в себя длину стропа, расстояние, которое преодолевает амортизатор (энергопоглощающий элемент) при срабатывании, рост работника и необходимый запас безопасности (обычно не менее 1 метра).

Что делать, если высота установки слишком мала? Если объект не позволяет обеспечить требуемый вертикальный зазор, использование стандартных систем может быть опасным. В таких случаях необходимо применять альтернативные решения:

• Использование страховочных систем с ограниченным длиной рывка;
• Применение удержания (restraint systems), которые физически не позволяют работнику приблизиться к краю зоны риска;
• Установка специализированных анкерных точек с особыми характеристиками.

Нужно ли пересчитывать высоту при замене СИЗ? Да, это критически важно. Любая замена средств индивидуальной защиты (например, переход с короткого стропа на длинный или использование другого типа каскада и страховочной привязи) меняет общую динамику падения. При обновлении парка оборудования необходимо заново провести проверку того, соответствует ли текущая конфигурация требованиям безопасности при работе на высоте.

Как часто требуется проверка расчетов? Расчеты должны актуализироваться при любом изменении условий эксплуатации, изменении конструкции здания или замене используемых систем защиты от падения.

Комплексные решения для защиты сотрудников при работе на высоте

Обеспечение безопасности на объекте невозможно путем точечного внедрения отдельных элементов. Эффективная стратегия защиты требует системного подхода, где каждый компонент работает в единой связке. Мы предлагаем юридическим лицам комплексные решения, которые исключают человеческий фактор и минимизируют риски производственного травматизма.

Наш подход базируется на трех фундаментальных этапах:

1. Профессиональное проектирование. Мы не просто подбираем оборудование, а создаем индивидуальную модель защиты. Инженеры анализируют архитектурные особенности здания, рассчитывают анкерные линии, учитывая, какая необходима безопасная высота для конкретного участка работ. Это позволяет избежать критических ошибок еще на стадии чертежей.
2. Поставка сертифицированного оборудования. В распоряжении заказчика оказывается полный спектр высококлассных средств индивидуальной защиты (СИЗ). Мы поставляем надежные страховочные привязи, амортизаторы, каски и карабины, прошедшие все необходимые испытания. Использование только проверенных компонентов гарантирует, что система защиты от падения сработает безупречно в экстренной ситуации.
3. Профессиональный монтаж и ввод в эксплуатацию. Установка стационарных конструкций требует строгого соблюдения технических регламентов. Наши специалисты осуществляют монтаж анкерных точек и линий, обеспечивая их долговечность и соответствие нормам безопасности при работе на высоте.

Выбирая комплексное сопровождение, компания получает не просто набор снаряжения, а готовую, легитимную систему обеспечения безопасности. Это избавляет юридических лиц от необходимости взаимодействовать с множеством разных поставщиков, упрощает прохождение проверок надзорных органов и, самое главное, гарантирует сохранность жизни и здоровья персонала.
